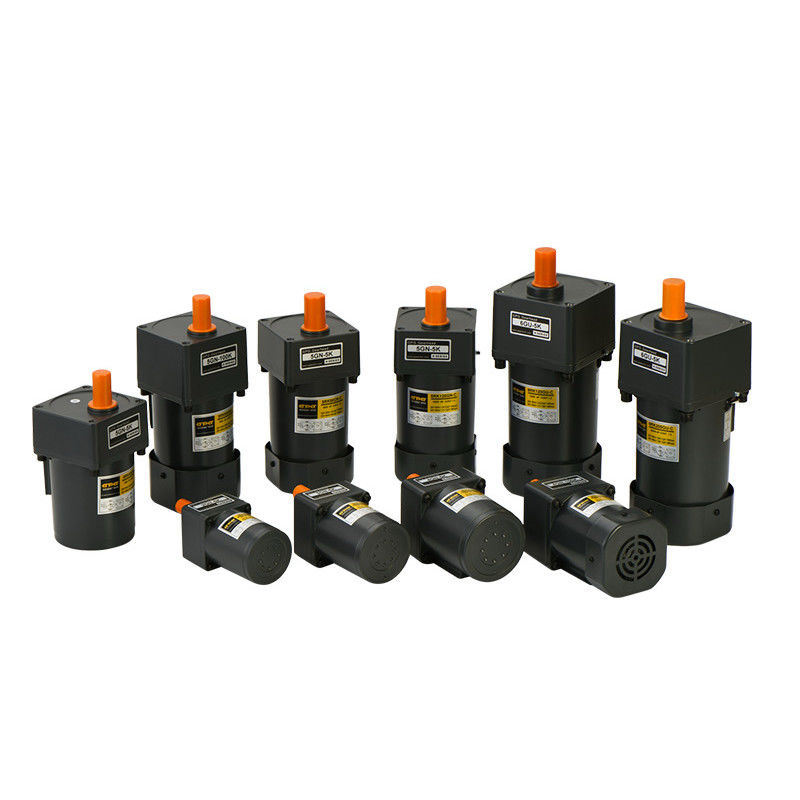

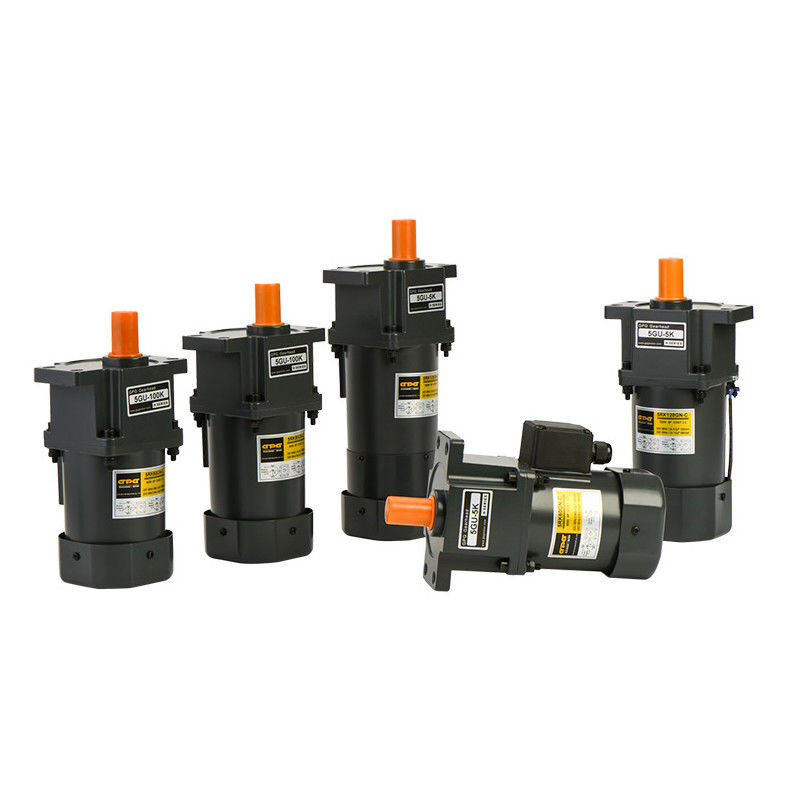

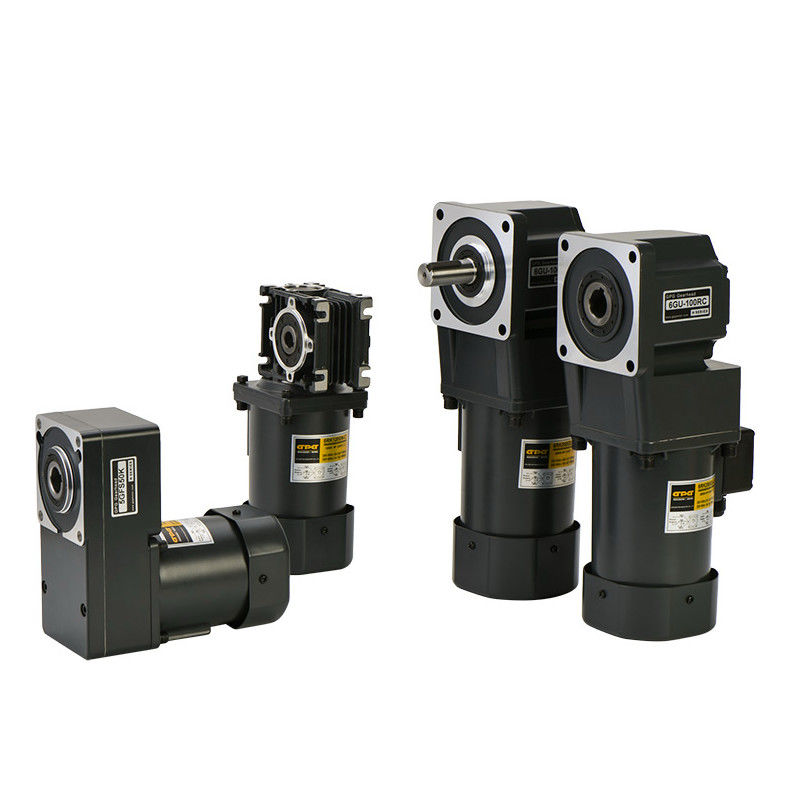

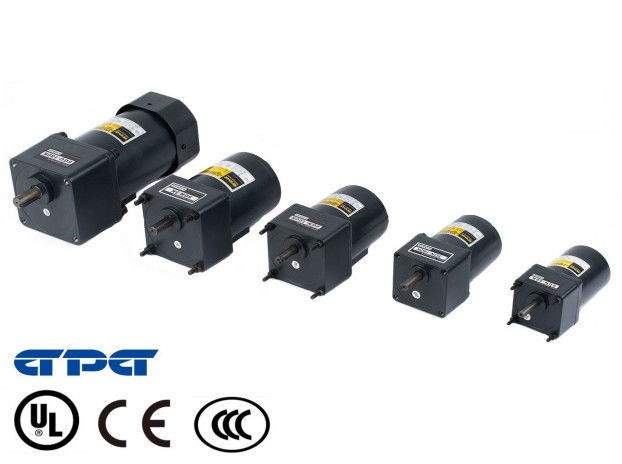

SELECTIE VAN KLEINE AC MICRO- VAN DE TOESTELmotor IK RK WORM ELEKTRISCHE MOTOR

STANDAARDgpg-CODEbetekenis

①Shell-type - 2 middelen 60mm, 3 middelen 70mm, 4 middelen 80mm, 5 middelen 90mm, 6 middelen 100mm (dia van motorshell)

②motortype de code IK betekent inductiemotor (nota: de enige fasemotor heeft belangrijke draad 4, zijn alle motoren in drie stadia inductie

de motor, 60mm motor heeft inductie geen type,), betekent RK omkeerbare motor (de enige fasemotor heeft belangrijke draad 3)

③code 6 van de motormacht betekent 6W, 15 middelen 15W, 20means 20W, 25 middelen 25W, 40 middelen 40W, ...... 200 middelen 200W

④het type van snelheidscontrole de code met R betekent het type van snelheidscontrole, zonder R betekent vaste snelheid

⑤de code GN van de motorschacht betekent tandschacht, A1-middelen cirkelschacht met vlak gezicht, A2-middelen cirkelschacht met zeer belangrijke groef

⑥de voltagecode A betekent 110V, c-middelen 220V, s-middelen 3ph220V, S3-middelen 3ph380V, SS3-middelen 3ph220V/380V

⑦De einddooscode L betekent belangrijk draad 450mm, TT middelen einddoos met eindblok, TC middelen einddoos met binnen condensator

⑧T-Box/leadwire de richtingsa middelen neer verlaten van schacht, B-middelen van schacht, c-middelen net van schacht, de middelen van D op van schacht, zien van het gezicht van schacht,

de standaardrichting is B, ziet gehechtheid

⑨Leadwire van t-Doos richtingsu: op D: onderaan L: linkerr: het recht, ziet van het voorgezicht van einddoos, in gebreke blijft richting is D, ziet in bijlage

⑩De thermische beschermercode P betekent thermische beschermer, zonder middelen zonder thermische beschermer

⑪het koelen de ventilatorcode F betekent koelventilator, zonder middelen zonder koelventilator, m-middelen met magneetrem, FMmiddelen met magneetrem en

koelventilator

⑫versnellingsbaktype code 2 betekent 60mm, 3 middelen 70mm, 4 middelen 80mm, 5 middelen 90mm, 6 middelen 104mm (de flens van vierkante versnellingsbakshell)

⑬het type van versnellingsbakflens de code GN betekent vierkante typeversnellingsbak, GS-flenstype van het middelenoor versnellingsbak

⑭snelheidsverhouding code 3,5,6,7.5, 10,12.5, 15,18,20,25,30,36,40,50,60,75,90,100,120,150,180,200,250,300,500,750

⑮de dragende typecode K betekent standaardkogellager, rechts-de stevige schacht van de middelen rechte hoek, RC-de holle schacht van de middelen rechte hoek

⑯de code G8 van schachtdia betekent 8mm diaschacht, G10 middelen 10mm diaschacht, G12-middelen 12mm diaschacht, G15-middelen 15mm diaschacht

⑰de code L van de verbindingsschroef betekent schroefgat, t-middelen door gatentype

⑱de zeer belangrijke groefcode K3 betekent 3*3*18mm, K4-sleutel van middelen4*4*25 de zeer belangrijke K5 middelen 5*5*25, F1-middelen vlakke face1*25, F2-middelen vlak gezicht 1*20

Nota

Specificaties voor slechts verwijzing.

De de schachtafmeting en specificaties (voltage, torsie, snelheid, enz.) kunnen worden aangepast.
